Пробник для проверки тиристоров

Предлагаю схему пробника для проверки тиристоров КУ101, КУ202 и т.д. В схеме использован известный принцип работы тиристора — если между анодом и катодом тиристора приложено напряжение, для его открывания на управляющий электрод необходимо подать положительное напряжение относительно катода. При этом в цепи "управляющий электрод — катод" появляется ток и тиристор открывается. Если ток, протекающий через тиристор, меньше тока удержания данного экземпляра тиристора, то при снятии напряжения с управляющего электрода тиристор закрывается. Если же ток превышает ток удержания, тиристор остается открытым.

Проверяемый тиристор VS1 подключается согласно схеме. Тиристор исправен, если при его подключении светодиод HL1 не горит, а при нажатии на кнопку SB1 HL1 зажигается. При отпускании кнопки SB1 светодиод HL1 может светиться или нет — это зависит от тока удержания проверяемого тиристора.

Если светодиод светится до нажатия на кнопку или не светится после ее нажатия, проверяемый тиристор неисправен. Кроме проверки тиристоров, этим пробником можно проверять диоды, светодиоды и стабилитроны. Проверяемые детали подключаются к точкам "А" и "К" сначала в одном, а потом в другом направлении. Проверяемые элементы исправны, если светодиод HL1 светится только при одной полярности включения.

Если светодиод HL1 не светится или светится при любой полярности включения, проверяемый элемент неисправен.

ДОРАБОТКА ПРОБНИКА ДЛЯ ПРОВЕРКИ ТИРИСТОРОВ

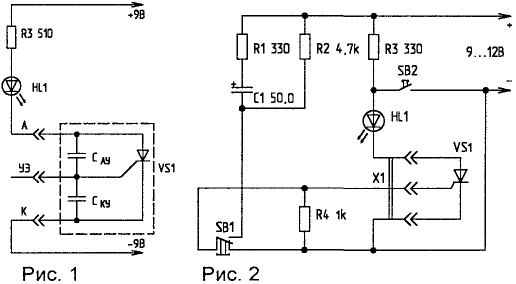

В [1] помещена заметка "Пробник для проверки тиристоров". Следует отметить, что при проверке этим пробником тиристоров КУ112 или аналогичных будет забраковано много исправных тиристоров. Почему это произойдет? Тиристоры КУ112 обладают большим быстродействием и чувствительностью. На рис.1 показана часть схемы указанного пробника с включенным в нее тиристором в виде упрощенной эквивалентной схемы. Сау — емкость цепи анод — управляющий электрод, Ску — емкость цепи катод — управляющий электрод. Это внутренние емкости тиристора, и с момента включения напряжения они заряжаются, причем Ску с некоторого момента начинает разряжаться через управляющий электрод, запуская тиристор без нажатия кнопки SB.

Более надежная схема пробника изображена на рис.2. Если при включении питания наблюдается свечение HL1, то кнопкой SB2 кратковременно закорачиваем цепь питания тиристора VS1. Погасание HL1 при отпущенной кнопке SB2 говорит о том, что VS1 выключился. Если же тиристор не выключился, то он неисправен. Нажав кнопку SB1, запускаем тиристор. Свечение HL1 в этом случае свидетельствует об исправности VS1.

Резистор R4 должен быть присоединен непосредственно к контактам X1, чтобы исключить влияние наводок на провода, соединяющие SB1 и X1. R1 ограничивает ток запуска, а также защищает VS1 в случае пробоя C1. R2 служит для разряда С1. Его величина — 3...10 кОм.

Литература

1. Радиолюбитель. — 1996. — N12. — С.32.

Радиолюбитель 7/97
