Стабилизатор с регулируемым выходным напряжением и током

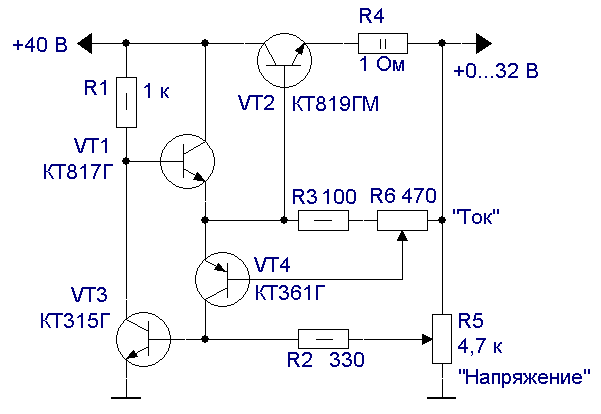

Выходное напряжение можно устанавливать от 0 В до 80% величины входного. Ток можно устанавливать от 10 мА до 3 А.

При подаче на вход нестабилизированного напряжения величиной 40 В, на выходе можно получить регулируемое стабилизированное напряжение величиной от 0 В до 32 В.

Выходное напряжение регулируется переменным резистором R5, а переменный резистор R6 ограничивает ток потребления в необходимых пределах.

Транзистор VT2 необходимо применить с h21Э не менее 10 и установить его на теплоотводе.
