Транзисторный пробник без выпайки транзисторов из схемы

Владислав Помелов, Ульяновск

Основу ремонта радиоэлектронной аппаратуры составляет проверка “подозрительных” узлов устройства. А проверка узлов - это тестирование каскадов на работоспособность. Каждый каскад содержит несколько радиоэлементов, которые влияют друг на друга - радиоэлементы с более низким внутренним сопротивлением шунтируют те, у которых сопротивление выше. Поэтому показания измерительного прибора достоверны, если сопротивление тестируемой цепи намного выше входного сопротивления тестера. Вашему вниманию предлагается схема транзисторного пробника, обладающего достаточно низким входным сопротивлением и позволяющего тестировать работоспособность биполярных и полевых транзисторов в большинстве общеизвестных схем, не выпаивая их из платы. Исключение составляют каскады генераторов, передатчиков, где переходы транзисторов шунтируются низкоомными катушками индуктивности, а также каскады с транзисторами большой мощности (в основном германиевыми), у которых сопротивления переходов невелики и шунтируют цепи пробника.

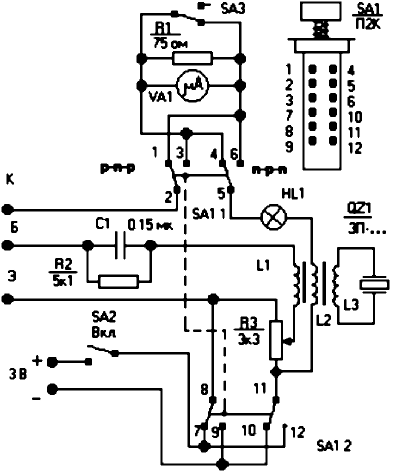

Схема пробника представляет собой блокинг-генератор, генерирующий звуковые колебания, если тестируемый транзистор в его составе исправен. Трансформатор блокинг-генератора мотается на ферритовом кольце диаметром 10-12 мм и содержит: L1 - 100 витков провода 0,1 мм; L2 - 50 витков провода 0,1 мм; L3 - 200 витков провода 0,1 мм.

Микроамперметр VA1 с током максимального отклонения 200 микроампер, резистор R1 и выключатель SA3 можно не ставить (т.е. замкнуть накоротко контакты 2 и 5 переключателя проводимости проверяемого транзистора SA1.1 П2К) - хотя с ними можно оценивать коллекторный ток транзистора, т.е. подбирать транзисторы в пары.

Лампа HL1 - любая малогабаритная на 2,5 В. Пьезоизлучатель - любой из серии ЗП. Резистор R3 регулирует смещение испытуемого транзистора.

Работа с тестером:

1. Если транзистор работоспособный и переключатель типа проводимости транзистора соответствует реальному типу - то при каком-то смещении (положении движка резистора R3) звучит пьезоизлучатель с частотой, определяемой R2 и С1 и лампочка в коллекторной цепи не горит;

2. Если переключатель типа транзистора не соответствует реальности или у транзистора сгорели переход(ы) - звука нет и лампочка не светится;

3. Если переключатель типа транзистора соответствует реальному типу и у транзистора внутреннее короткое замыкание перехода(ов), то звука нет и горящая лампочка индицирует КЗ.

Кроме прямого назначения тестера для проверки транзисторов его лампочку и щупы “К” и “Э” можно использовать как простой пробник КЗ. Через эти же щупы можно подзаряжать батарейку питания, включив ее соответственно: при положении SA1 “n-p-n” плюсом к щупу “К” и наоборот при другом положении SA1.

У пробника есть два недостатка: а) при включенном SA2 питании батарейка разряжается через резистор R3, поэтому не стоит оставлять пробник включенным зря; б) для удобства пользования им надо иметь три руки :-).

Радиохобби 5/99
