О. Долгов, г. Москва
В радиолюбительской практике часто приходится проверять транзисторы на их работоспособность, определять структуру и выводы неизвестного, например импортного, транзистора. Для этих целей и предназначен предлагаемый пробник, в котором информация отображается в буквенном виде на знакосинтезирующем индикаторе.

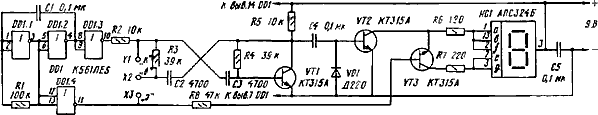

В случае, если транзистор исправен и его выводы подключены к зажимам Х1-ХЗ (см. схему) в соответствии с указанной на схеме маркировкой, на индикаторе HG1 загорается латинская буква "n" или "р" в зависимости от структуры проверяемого транзистора. Если же индикатор не светится, значит, либо транзистор неисправен, либо его выводы подключены не к тем зажимам.
Как устроен и работает пробник? На элементах DD1.1 и DD1.2 собран мультивибратор, вырабатывающий прямоугольные импульсы, следующие с частотой около 50 Гц. Элементы DD1.3 и DD1.4, включенные инверторами, выполняют функцию буферных каскадов. С выходами этих элементов соединены зажимы X1 и ХЗ. Каскады на транзисторах VT1-VT3 вступают а работу только при подключении к зажимам Х1-ХЗ проверяемого транзистора. Результат проверки отображается на знакосинтезирующем индикаторе HG1.
Предположим, что к указанным зажимам подключили транзистор структуры n-р-n. Когда на выходе элемента DD1.3 высокий уровень (при этом на выходе DD1.4 низкий уровень), работает мультивибратор, в состав которого входят проверяемый транзистор и транзистор VT1. Частота импульсов, вырабатываемых этим мультивибратором — 3500...4000 Гц.
Через конденсатор С4 импульсы поступают на усилительный каскад выполненный на транзисторе VT2. Диод VD1 необходим для разрядки конденсатора в моменты, когда транзистор VT1 открыт. Импульсы мультивибратора в итоге открывают транзистор VT2, соединяющий сегменты a, b, f индикатора с минусовым выводом источника питания. Сегменты зажигаются, образуя светящуюся букву n. В эти моменты низкий уровень на выходе элемента DD1.4 обеспечивает закрытое состояние транзистора VT3. Когда же на выходе элемента DD1.3 будет низкий уровень, а на выходе DD1.4 -высокий, мультивибратор на транзисторах работать не сможет — проверяемый транзистор при таком напряжении закрыт. Транзистор VT2 также закрыт, потому что на его базу не поступают импульсы с мультивибраторе. Не может открыться и транзистор VT3, поскольку его эмиттер из-за закрытого транзистора VT2 отключен от минусового выводе источника питания. Уровни на выходах элементов DD1.3, DD1.4 вновь изменятся и цикл повторится. Частота таких изменений, как было сказано выше, приблизительно равна 50 Гц, поэтому перерывы в свечении индикатора незаметны.
Если к зажимам Х1-ХЗ подключить транзистор структуры p-n-р, мультивибратор будет работать при низких уровнях на выходе элемента DD1.3 и высоких — на выходе DD1.4. Загорятся сегменты индикатора, образующие букву n, а также еще два сегмента (е, g), дополняющие ее до буквы р. Это обеспечит транзистор VT3, который станет открываться высоким уровнем, поступающим с выхода элемента DD1.4.
При изменении уровней на выходах элементов DD1.3, DD1.4 мультивибратор на транзисторах работать не будет, транзистор VT2 закроется, индикатор перестанет светиться.
Когда понадобится проверить неизвестный транзистор, его выводы придется подключать к зажимам в различной комбинации — до получения свечения на индикаторе той или иной буквы. Тогда вспыхнувшая буква укажет на структуру транзистора, а по маркировке около зажимов удастся определить его выводы.
Микросхему К561ЛЕ5 можно заменить на К176ЛЕ5, К176ЛА7, К561М7, индикатор АЛС324Б — на ЗЛС324Б1, АЛС321Б, ЗЛС321Б или аналогичный с общим анодом. Транзисторы — любые из серий КТ315, КТ503, диод — любой маломощный, остальные детали — любых типов.
РАДИО №3, 1997 г.
