Электронный регулятор громкости и тембра на ИМС КР174ХА54

Микросхема КР174ХА54 выполняет функции регулятора громкости, тембра и баланса в стереофонических системах и предназначена для применения в низковольтной малогабаритной звуковоспроизводящей аппаратуры с кнопочным управлением: радиоприемниках; кассетных, CD и MINIDISC плеерах; магнитолах; мультимедийных и иных активных акустических системах.

ОСОБЕННОСТИ

Диапазон регулировки громкости 70dB, шаг регулировки ... 1,4 dB
Диапазон регулировки тембра (ВЧ, НЧ) и баланса ......... ±12dB
 шаг регулировки ....................................... 1,5 dB
Коэффициент нелинейных искажений ....................... 0,05 %
Индикация режимов работы
Минимум внешних компонентов
Напряжение питания ..................................... от 2,1 до 6,0 В
Ток потребления ........................................ 10 мА
БиКМОП технология
Корпус пластмассовый DIP типа 2108.22

СТРУКТУРНАЯ СХЕМА

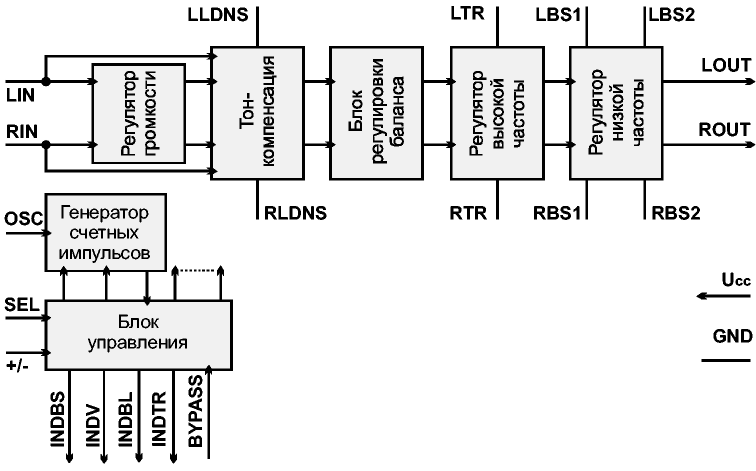

Рис. 1. Структурная схема ИС

КОНСТРУКЦИЯ

Интегральная схема КР174ХА54 выполнена по БиКМОП технологии в 22-выводном пластмассовом корпусе DIP типа 2108.22.

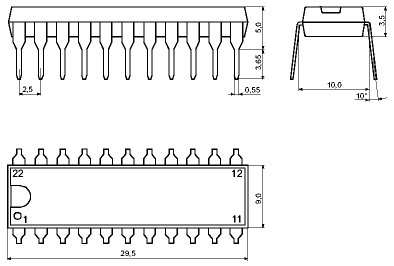

Рис. 2. Корпус 2108.22

Рис. 3. Разводка выводов

ОПИСАНИЕ ВЫВОДОВ

Символ

Описание

Символ

Описание

1

BYPASS

Вход/выход средней точки фильтра питания

12

SEL

Вход выбора функции

2

RIN

Вход правого канала

13

OSC

Вывод генератора

3

RLDNS

Вывод цепи тококомпенсации правого канала

14

INDTR

Выход индикации тембра высокой частоты

4

RTR

Вывод высокочастотной коррекции правого канала

15

INDBL

Выход индикации баланса

5

RBS1

Вывод 1 низкочастотной коррекции правого канала

16

LOUT

Выход левого канала

6

RBS2

Вывод 2 низкочастотной коррекции правого канала

17

LBD2

Вывод 2 низкочастотной коррекции левого канала

7

ROUT

Выход правого канала

18

LBS1

Вывод 1 низкочастотной коррекции левого канала

8

INDV

Выход индикации тонкомпенсации

19

LTR

Вывод высокочастотной коррекции левого канала

9

INDBS

Выход индикации тембра низкой частоты

20

LLDNS

Вывод цепи тококомпенсации левого канала

10

+/-

Вход блока управления (больше/меньше)

21

LIN

Вход левого канала

11

GND

Обший вывод

22

Ucc

Напряжение питания

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при Т=25°С, Ucc=6,0V, U1=1,26V, F1=1,0kHz, если не оговорено иное

Параметр

Единица

Символ

Норма

Условия измерения

Мин

Тип

Макс

Рабочий диапазон напряжений питания

V

Ucc

2,1

-

6,0

-

Ток потребления

Icc

-

-

15,0

Ucc=6,0V, U1=0V

Максимальный коэффициент передачи (уровень громкости) в режиме АЧХ

dB

U0max

-2

-

0

-

Коэффициент разделения каналов

dB

asc

60

-

-

-

Коэффициент гармоник

dB

Kh

-

0,05

-

U=200mV

Регулировка громкости

Диапазон регулировки

dB

DGV

58

-

-

-

Шаг регулировки

dB

-

1,4

-

-

Регулировка тембра НЧ

Максимальный подъем передачи на частоте 100Hz

dB

+GBASS

9

13

-

-

Максимальное подавление передачи на частоте 100Hz

dB

-GBASS

-

-14,0

-11,0

-

Шаг регулировки

dB

Gst2

-

1,7

-

-

Регулировка тембра ВЧ

Максимальный подъем передачи на частоте 16kHz

dB

+GTREBLE

10

13

-

-

Максимальное подавление передачи на частоте 16kHz

dB

-GTREBLE

-

-11

-8

-

Шаг регулировки

dB

Gst3

-

1,3

-

-

Регулировка баланса

Максимальное подавление передачи в одном канале относительно другого

dB

-GBAL

-

-14,0

-11,0

-

Шаг регулировки

dB

Gst4

-

2,0

-

-

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Функционирует без внешнего I2C контроллера. Все функции управления реализуются кнопками "+/-" и "SEL/NORM" через внутренний цифровой контроллер.

Обеспечивает управление функциями:

• "ГРОМКОСТЬ" ("VOLUME")
• "ТОНКОМПЕНСАЦИЯ" ("LOUDNESS")
• "ТЕМБР ВЧ" ("TREBLE")
• "ТЕМБР НЧ" ("BASS")
• "БАЛАНС" ("BALANCE")

Кольцевое переключение режимов => VOLUME => BASS => TREBLE => BALANCE => ... кнопкой "SEL" и автоматический возврат в режим регулировки громкости через несколько секунд после последнего нажатия любой из кнопок.

Возможность восстановления среднего уровня (0 дБ) при регулировке тембра ВЧ, НЧ или баланса одним нажатием кнопки "NORM". Средний уровень громкости -30дБ и линейная АЧХ при включении питания.

Индикация режимов работы:

• тонкомпенсация
• регулировка тембра НЧ
• регулировка тембра ВЧ
• регулировка баланса

ТИПОВЫЕ СПРАВОЧНЫЕ ЗАВИСИМОСТИ

Рис. 4. Амплитудно-частотные характеристики регулятора громкости при выключенной тонкомпенсации (Показаны все позиции уровня громкости, утолщенной линией обозначен уровень предустановки)

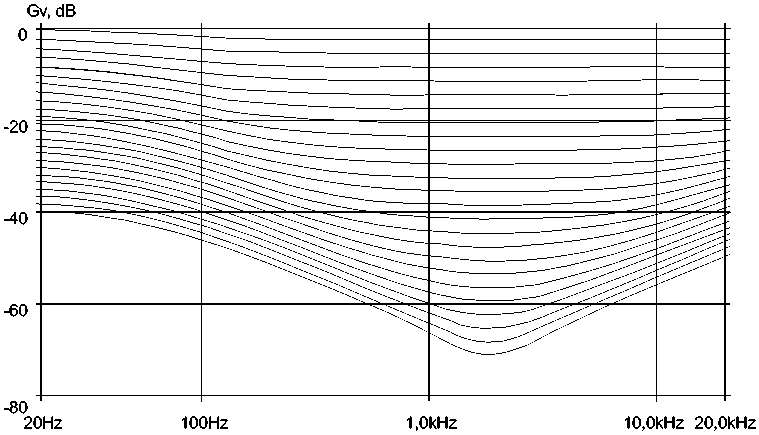

Рис. 5. Амплитудно-частотные характеристики регулятора громкости при включенной тонкомпенсации (Показаны только нечетные позиции уровня громкости)

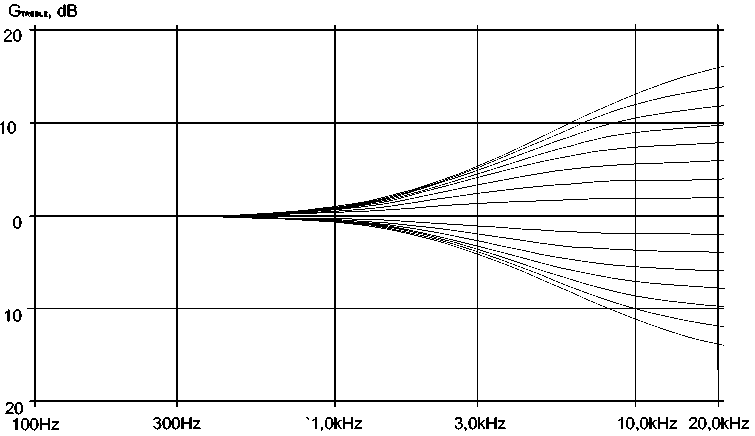

Рис.6. Амплитудно-частотные характеристики регулятора тембра ВЧ

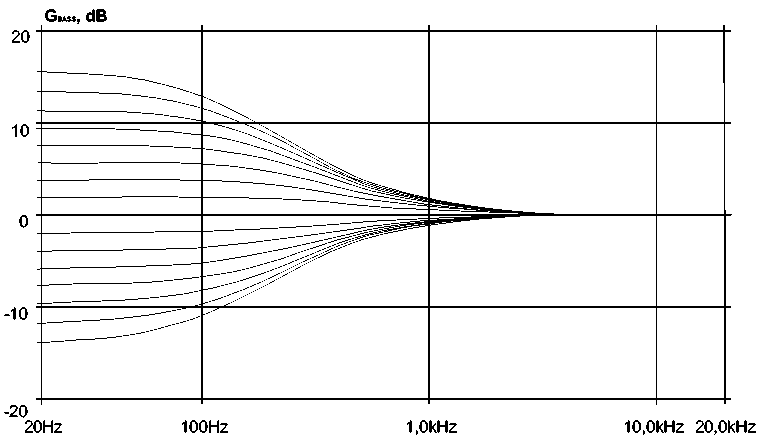

Рис.7. Амплитудно-частотные характеристики регулятора тембра НЧ в типовой схеме включения

Рис.8. Амплитудно-частотные характеристики регулятора тембра НЧ с частотно-задающей цепью первого порядка.

СХЕМЫ ВКЛЮЧЕНИЯ

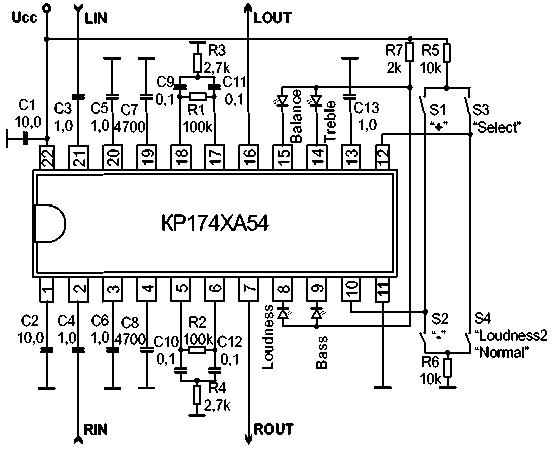

Рис. 9. Типовая схема включения ИС

Рис. 10. Схема включения ИС с частотно-задающей цепью первого порядка (рис. 8)

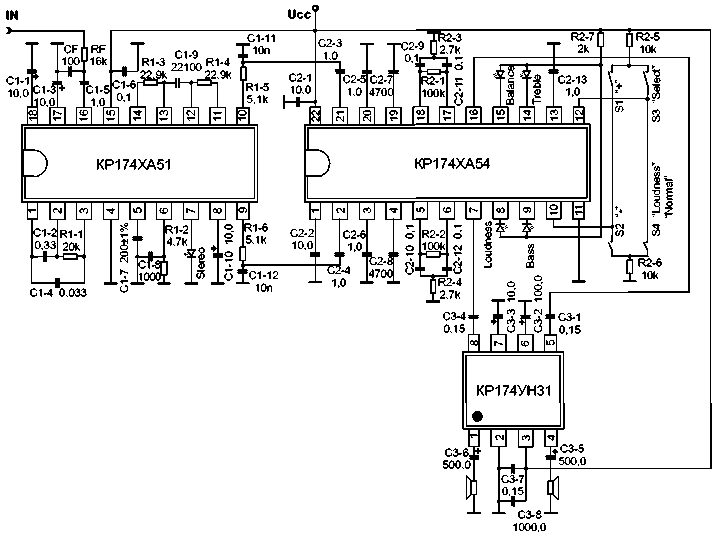

Рис.11. Вариант схемы совместного применения ИС КР174ХА54, КР174ХА51 И КР174УН31

ПРЕДЕЛЬНЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ

Параметр

Единица

Символ

Норма

Условия

Мин

Макс

Напряжение питания

V

Ucc

-

8,0

-

Сопротивление нагрузки

kOm

RL

0,5

-

-

Амплитуда напряжения входного сигнала

dB

U0МАХ

-

0,8 2,0

Ucc=2,1V Ucc=6,0V

Температура окружающей среды

°С

Т

-25

+70

-
