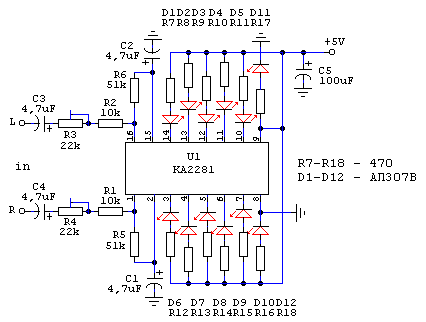

В основе устройства -
интегральная микросхема фирмы Samsung KA2281
(двухканальный пятиразрядный усилитель
индикации с логарифмической шкалой). Отличается
данное включение микросхемы от типового, только
введением дополнительных светодиодов D11 и D12,
которые загораются сразу при включении
устройства и индицируют готовность к работе.
Чувствительность индикатора регулируется резисторами R3 и R4 для каждого стереоканала отдельно, а конденсаторами C1 и C2 подстраивается скорость гашения светодиодов.
Зажигание светодиодов начинается с право на лево (смотрите схему) для обоих стереоканалов. Для индикации пика сигнала поставьте светодиоды D1 и D6 красного свечения (на схеме все светодиоды АЛ307В - зеленого свечения). Подключается индикатор к линейному выходу магнитофона или какого-то другого подобного устройства.
