Квазисенсорный переключатель

Главная / Мои конструкции и проекты / Квазисенсорный переключатель

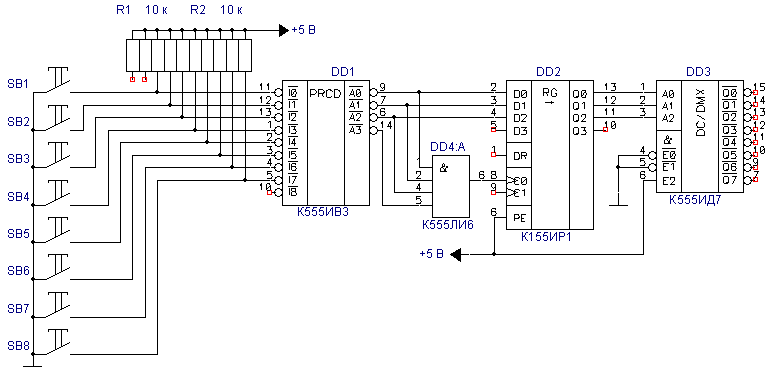

В [1] приведена схема квазисенсорного переключателя на 8 положений, построенного на приоритетном шифраторе К155ИВ1. Этот переключатель хорош тем, что не допускает появления сигнала на нескольких выходах, защищён от дребезга контактов кнопок, а также в нём используются кнопки с контактами на замыкание, а не на переключение, что упрощает схему клавиатуры и даёт возможность применить практически любые кнопки. Но ввиду отсутствия у меня микросхемы ИВ1 и наличия SN74LS147 (К555ИВ3), попробовал переделать схему. Вот что получилось:


Из-за отсутствия у К555ИВ3 выхода группового сигнала (GS), пришлось добавить ещё одну микросхему DD4:A (элемент 4И без инверсии) для генерирования этого сигнала. Остальные изменения (вместо К155ТМ8 — К155ИР1, вместо К155ИД4 — К555ИД7) были сделаны для упрощения схемы и разводки печатной платы.

Управляющие сигналы снимаются с выводов Q0...Q7 DD3. При подаче питания сразу появляется сигнал на выводе Q7 DD3.

В устройстве можно применить любые подходящие кнопки. Резисторные матрицы R1, R2 можно заменить дискретными резисторами. Вместо К555ИВ3 можно использовать SN74LS147, вместо К555ЛИ6 — SN74LS21, вместо К155ИР1 — SN74LS95 и вместо К555ИД7 — SN74LS138.

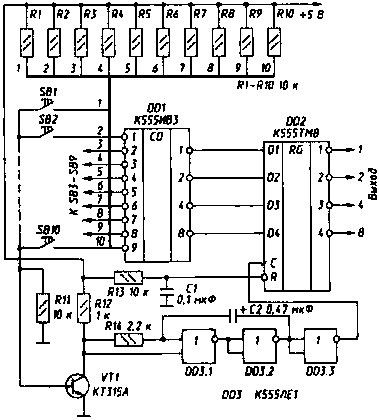

Схему переключателя на 10 положений на К555ИВ3 можно посмотреть в [2].

Литература:

1. С.А.Бирюков "Цифровые устройства на интегральных микросхемах". Серия МРБ выпуск 1103. Изд. "Радио и связь". 1987. (см. Приложение 1)
2. С.А.Бирюков "Применение цифровых микросхем серий ТТЛ и КМОП". ДМК. (см. Приложение 2)

[1]

Приложение 1


[2]

Приложение 2
