Если возникли сомнения в исправности того или иного элемента схемы, его можно проверить с помощью тестера. Нельзя сказать, что такая проверка проясняет ситуацию в 100% случаев и не все компоненты поддаются проверке, но без неё любой ремонт граничит с хиромантией и гаданием на кофейной гуще.
Иногда, для того чтобы проверить подозрительную деталь требуется её отключение от схемы, поскольку внешние цепи способны исказить измеряемое сопротивление.
Перед тем как коснуться деталей руками, рекомендуется дотронуться до заземления, поскольку на теле человека может скапливаться заряд статического электричества, способный повредить чувствительные к нему детали.
| Тип прибора | Внешний вид | Изображение на схеме | Измеряемые контакты | Сопротивление | |
| прямое | обратное | ||||
| Диод |  |
 |
А — К | Малое | Большое |
| Стабилитрон | |
 |
А — К | Малое | Большое |
| Диод высоковольтный |  |
|
А — К | Ґ | Ґ |
| Симистор |  |
 |
А — К | Ґ | Ґ |
| А — УЭ | Ґ | Ґ | |||
| К — УЭ | Около 0 | Около 0 | |||
| Транзистор n-p-n |
 |
 |
Б — К | Малое | Большое |
| Б — Э | Малое | Большое | |||
| К — Э | Ґ | Ґ | |||
| Транзистор p-n-p |
|
 |
Б — К | Большое | Малое |
| Б — Э | Большое | Малое | |||
| К — Э | Ґ | Ґ | |||
| Цифровой транзистор p-n-p |
 |
 |
Э — Б | 10...30 кОм | 10...30 кОм |
| К — Б | 50...90 кОм | Ґ | |||
| К — Э | 40...80 кОм | Ґ | |||
| Микропереключатель |  |
 |
Кнопка нажата | Кнопка отпущена | |
| К1 — К2 | 0 | Ґ | |||
| К1 — К3 | Ґ | 0 | |||
| К2 — К3 | Ґ | Ґ | |||
Проверка полевых транзисторов с управляющим pn-переходом
Прямое сопротивление транзистора может быть измерено низковольтным омметром на шкале Rх100. Присоедините отрицательный вывод омметра к затвору, а положительный к стоку или истоку, если имеете дело с транзистором с каналом n-типа. Если транзистор с каналом р-типа, то поменяйте полярность.
Чтобы измерить обратное сопротивление полевого n-канального транзистора, присоедините положительный полюс омметра к затвору, а отрицательный к истоку или стоку. Прибор должен показать почти бесконечное сопротивление. Низкое сопротивление свидетельствует об утечке или коротком замыкании. Для проверки р-канального транзистора поменяйте полярность.
Проверка МОП-транзисторов
Прямое и обратное сопротивления МОП-транзисторов можно проверить низковольтным омметром на шкале для измерения самых больших сопротивлений. МОП-транзистор с изолированным затвором имеет очень большое входное сопротивление. Следовательно, мы получим почти бесконечное сопротивление при измерении прямого и обратного сопротивлений между затвором и стоком или истоком. Низкое сопротивление говорит о пробое диэлектрика между затвором и стоком или истоком.
Проверка диодов
Поскольку диоды и выпрямители не являются усилительными приборами, простой проверки на короткое замыкание, обрыв или повышенную утечку вполне достаточно, чтобы судить о правильности их работы. Однако описанные ниже методы проверки неприменимы к специальным выпрямителям в цепях фокусировки и к высоковольтным утроителям напряжения.
Диоды и выпрямители
Прямое сопротивление диодов и выпрямителей (выпрямительных диодов) проверяется подключением положительного и отрицательного полюсов омметра, предварительно установленного на шкалу Rх100, соответственно к положительному (аноду) и отрицательному (катоду) выводам. Измеренное сопротивление должно составлять от 500 до 600 Ом для обычных кремниевых диодов и от 200 до 300 Ом для германиевых диодов, а для выпрямительных диодов (германиевых или кремниевых) из-за их большого размера сопротивление ниже, чем у соответствующих обычных диодов. Высоковольтные диоды состоят из нескольких диодов, соединенных последовательно, поэтому при измерении их сопротивление оказывается более высоким. Описанный прием хорошо подходит для быстрого определения работоспособности диода,
Чтобы проверить диод на короткое замыкание или утечку, нужно переключить омметр на высокоомную шкалу и поменять местами его выводы. Низкое сопротивление укажет на короткое замыкание или повышенную утечку диода. У германиевых диодов обратное сопротивление составляет от 100 кОм до 1 МОм. Кремниевые диоды имеют более высокое обратное сопротивление, которое может достигать 1000 МОм.
Однако некоторые диоды могут иметь и более низкое обратное сопротивление, но нормально работают в некоторых схемах. У выпрямительных диодов, которые имеют pn-переходы большой площади, токи утечки больше.
Стабилитроны
Чтобы быстро определить обрыв, короткое замыкание или повышенную утечку стабилитрона, подключите омметр в прямом направлении, как для обычного диода. Однако такая проверка, хотя она и полезна, не дает главной информации о стабилитроне, а именно стабилизирует ли он напряжение на заданном уровне? Проверка стабилизирующей функции стабилитрона производится при помощи регулируемого источника питания, снабженного измерительным прибором, который позволяет измерять напряжение и ток.
Присоедините к выходу источника питания испытываемый стабилитрон последовательно с токоограничительным резистором и медленно увеличивайте выходное напряжение, пока через стабилитрон не потечет заданный ток (рис. 1). Теперь подключите вольтметр параллельно стабилитрону, чтобы измерить напряжение стабилизации. Изменяйте ток через стабилитрон в ту и в другую сторону от заданного значения. Если стабилитрон работает нормально, то напряжение должно оставаться постоянным.

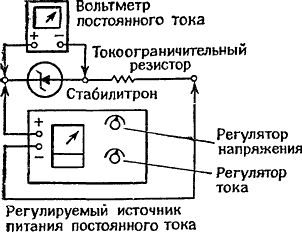

Рис. 1. Схема
проверки стабилитронов
Проверка тиристоров и симисторов
Чтобы приблизительно оценить пусковые характеристики обычных тиристоров (кремниевых управляемых выпрямителей) и симметричных триодных тиристоров (симисторов), можно произвести испытание при помощи омметра, как показано на рис. 2. Отрицательный вывод омметра подключен к катоду, а положительный к аноду. Установив на омметре шкалу Rх1, соедините управляющий электрод с анодом. Нормальными будут показания омметра от 15 до 50 Ом. Примечание: если отключить управляющий электрод от анода, то на приборе должно сохраниться то же показание, пока не будет отключен анод или катод. Если теперь снова подключить выводы омметра к аноду и катоду, он не должен показывать никакого конечного сопротивления, пока управляющий электрод вновь не будет соединен с анодом.
Рис. 2. Схема
проверки тиристоров при помощи омметра
Литература
1. Р. Трейстер. Радиолюбительские схемы на ИС 555.
