K1118ПA1 - 8 разрядов с временем установления 20 нс
К1118ПА2 - 10 разрядов с временем установления 50 нс
Пример включения микросхем K1118ПA1
|
Пример включения микросхемы К1118ПА2
|

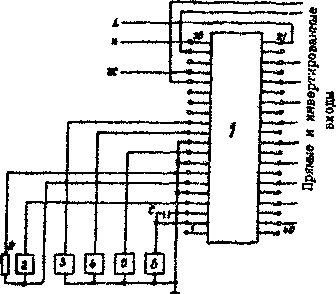

1 - микросхема; 2 - источник опорного напряжения; 3 - генератор тактовых импульсов; 4 - генератор стробирующих импульсов; 5 - источник питания; 6 - источник питания . С - конденсатор 1,0 мкф, R - резистор не менее 10 кОм.
Преобразователи предназначены дня обработки быстропротекающих сигналов в различных системах сбора и обработки данных: ЭВМ, измерительной аппаратуре, телевизионной технике и другой РЭА широкого применения.
K1118ПA1 - корпус 201.16-8, масса не более 1,7 г.
К1118ПА2 - корпус 2123.40-6(3), масса не более 10 г.
Наименование параметра единица измерения |
Норма |
|
не менее |
не более |
|
| Диапазон выходного тока, мА | 0 | 51,0 |
| Абсолютная погрешность преобразования в конечной точке шкалы, мА | -5,0 | 5.0 |
| Нелинейность, МЗР | -0,5 | 0,5 |
| Выходной ток смещения нуля, мкА | - | 50,0 |
| Ток потребления, мА | - | 110 |
| Входной ток высокого уровня, нкА | 10 | 180 |
| Входной ток низкого уровня, мкА | 10 | 180 |
| Разность выходных токов, мкА | - | 100 |
| Изменение выходного тока при изменении напряжения питания от -4,94 В до -5,46 В, мкА | -100 | 100 |
| Изменение выходного тока при изменении напряжения на выходе в диапазоне от -1,3 В др 2,5 В, мкА | -100 | 100 |
| Время задержки распространения сигнала при включении и при выключении, пpи Т = 25°С, нс | - | 6,0 |
Напряжение питания Uст=-5,2 В ±5%. Опорное напряжение Uоп =10,56 В. Входные уровни ЭСД. Диапазон рабочих температур -10...+70°С .
Наименование параметра единица измерения |
Норма |
||
| не менее | Номинал | не более | |
| Диапазон выходного тока, мА | 0 | - | 51,0 |
| Абсолютная погрешность преобразования в конечной точке шкалы, мА | - | - | +200 |
| Напряжение смещения нуля на выходе | -10,0 | - | 0,5 |
| Нелинейность МЗР | |||
| - группа А | -0,5 | - | +0,5 |
| - группа Б | -1,0 | - | +1,0 |
| Дифференциальная нелинейность МЗР | - | - | 1,0 |
| Время задержки распространения сигнала, нС | - | - | 30 |
| Ток потребления опорный, мА | - | - | 15 |
| Ток потребления питания, мА | - | - | 120 |
| Входной ток высокого уровня прямых входов ТТЛ, ЭСЛ, мкА | 150 | - | 180 |
| Входной ток высокого уровня инвертированных входов ТТЛ, ЭСЛ, мкА | - | - | 350 |
| Входной ток низкого уровня прямых входов, мкА | 750 | - | - |
| Входной ток низкого уровня инвертированных входов, мкА | -350 | - | 350 |
| Абсолютная погрешность преобразования в конечной точке шкалы, мВ | - | - | 200 |
Напряжение питания: в режиме ТТЛ, U = +5,0 В ±5%; -5,0 В ±5%, в режиме ЭСЛ, Ucci =0 В; -5,0 В ±5%. Опорное напряжение Uоп = -1,0 В. Диапазон рабочих температур -10°...+70°С.
